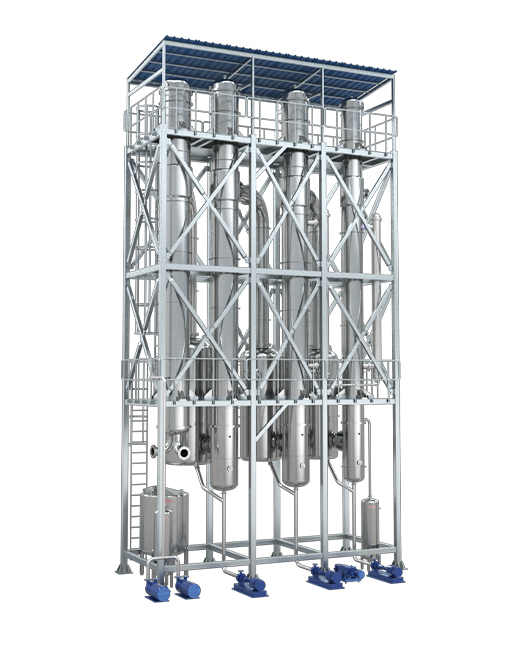

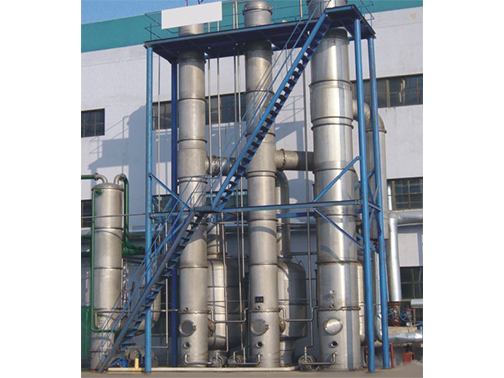

降膜蒸發器
降膜蒸發是將料液自降膜蒸發器加熱室上部加入，經液體分布及成膜裝置，均勻分配到各換熱管內，在重力和真空誘導及氣流作用下，成均勻膜狀自上而下流動。流動過程中，被殼程加熱介質加熱汽化，產生的蒸汽與液相共同進入蒸發器的分離室，汽液經充分分離，蒸汽進入冷凝器冷凝(單效操作)或進入下一效蒸發器作為加熱介質，從而實現多效操作，液相則由分離室排出。
應用領域
適用于食品、制藥、化工、生物、環保、廢液回收等行業進行低溫連續式蒸發濃縮，具有傳熱效率高，物料受熱時間短等主要特點，所以特別適用于熱敏性、發泡性等物料。
設備特點
- 蒸汽加熱均勻、具有傳熱效率高加熱時間短的特點。
- 可以利用廢熱作為熱源，降低生蒸汽用量。
- 物料經分配裝置均勻分配于蒸發器各加熱管內，物料在重力和真空誘導及氣流作用下，成膜狀自上而下流動，運動過程中與加熱管外壁加熱蒸汽發生熱交換而蒸發。
- 蒸發過程在真空環境，蒸發溫度相對低，蒸發器不易結垢。
- 適用于發泡性物料蒸發濃縮，由于料液在加熱管內成膜狀蒸發，即形成汽液分離，同時在效體底部，料液大部份即被抽走，只有少部分料液與所有二次蒸汽進入分離器強化分離，料液整過程沒有形成太大沖擊，避免了泡沫的形成。
- 對于果汁或乳品蒸發濃縮，設備可同時具備殺菌功能，物料先經預熱，然后進入殺菌器，可達到90-125 度，維持30-60 秒左右，即進入效體，物料迅速閃蒸，溫度瞬間下降。
- 設備可配備CIP 清洗系統，實現就地清洗，整套設備操作方便，避免衛生死角。
- 可配蒸汽噴射泵，降低蒸汽消耗量，節約運行成本。
- 設備連續進出料。
- 設備可配置自動控制系統，具有完整的組態、操作、監視及控制功能，系統包括通訊接口、顯示報警、打印報表、控制等部分，實現進料量自動控制，加熱溫度自動控制，出料濃度自動控制，清洗自動控制。
型號和技術參數
三效降膜蒸發器
型號規格：SNJM03-XX
XX-水份蒸發量(L/h)：3600、5000、6500、8000、10000、12000、20000
雙效降膜蒸發器
型號規格：SNJM02-XX
XX-水份蒸發量(L/h)：1200、1500、2400、3000、4000、5000
單效降膜蒸發器
型號規格：SNJM01-XX
XX-水份蒸發量(L/h)：1000、1500、2000
|
型號
|
單效
|
雙效
|
三效t
|
四效
|
五效
|
|
水份蒸發量Kg/h
|
500-2000
|
1200 -5000
|
3600-20000
|
12000-50000
|
20000-120000
|
|
進料濃度%
|
視不同的物料而定
|
|
出料濃度%
|
視不同的物料而定
|
|
蒸汽壓力Mpa
|
0.05-0.1
|
0.6-0.8
|
|
蒸汽耗量Kg/Kg蒸發量
|
1.13
|
0.38
|
0.28
|
0.28
|
0.23
|
|
蒸發溫度 ℃
|
48-90
|
|
殺菌溫度℃
|
86-110
|
|
冷卻水耗量T/T蒸發量(進水20℃,出水40℃)
|
28
|
9-14
|
7-9
|
6-7
|
5-6
|
注：除表系列規格外，亦可根據客戶要求另行設計。
